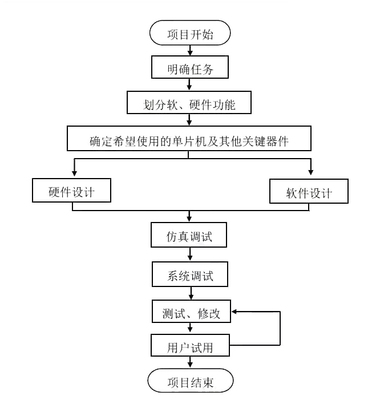

单片机开发是嵌入式产品设计的核心环节，一个清晰、规范的开发流程能极大提高效率、降低风险。本文为你梳理出一套从0到1的完整单片机产品开发流程，无论是新手入门还是团队协作，照此执行，能确保项目高效推进。
一、需求分析与方案设计
这是项目的基石。务必与市场、产品经理深入沟通，明确：
- 功能需求：产品需要实现哪些具体功能？
- 性能指标：处理速度、功耗、精度、通信速率等要求。
- 成本与周期：目标成本、开发时间与量产时间。
- 环境与认证：工作温度、可靠性、是否需要过认证（如CE、FCC）。
基于需求，完成方案设计：
- 核心芯片选型：根据性能、外设（如ADC、PWM、通信接口）、功耗、成本、开发资源（生态、资料）选定合适的MCU。
- 关键器件选型：传感器、通信模块、电源芯片等。
- 绘制系统框图：明确各模块连接关系与数据流。
二、硬件设计与开发
- 原理图设计：使用EDA工具（如Altium Designer, KiCad）绘制电路原理图，确保电气连接正确，特别注意电源、复位、时钟、调试接口等核心电路。
- PCB设计：
- 根据结构要求确定板形尺寸。
- 进行元器件布局，优先考虑关键信号路径、电源分区、热设计。
- 完成布线，注意高速信号完整性、电源完整性及EMC/EMI设计原则。
- 设计评审：组织硬件、软件、测试工程师进行设计评审，提前发现潜在问题。
- 打样与焊接：发板厂制作PCB样板，并焊接元器件，首版建议留出调试测试点。
三、软件设计与开发
与硬件开发并行或稍后启动，遵循“底层驱动→中间件→应用逻辑”的层次。
- 搭建开发环境：安装IDE（如Keil, IAR, VS Code+插件）、编译器、调试器驱动。
- 创建工程框架：规划好目录结构，便于模块化管理。
- 编写底层驱动：基于MCU的HAL库或直接操作寄存器，编写GPIO、UART、I2C、SPI、ADC、定时器等外设的驱动程序。
- 实现中间件与协议栈：如操作系统（如FreeRTOS）、文件系统、通信协议（如MQTT、Modbus）等。
- 开发应用逻辑：这是产品的“大脑”，实现具体的业务功能和控制流程。
- 代码管理：使用Git等工具进行版本控制。
四、系统调试与测试
硬件和软件初步就绪后，进入关键的系统联调阶段。
- 硬件调试：
- 上电检查：确认无短路，测量各电源电压是否正常。
- 最小系统调试：确保MCU能正常启动、运行（如点灯测试）。
- 外设模块调试：逐一测试每个传感器、通信模块是否工作正常。
- 软件调试：
- 单元测试：测试单个函数或模块。
- 集成调试：使用调试器（如J-Link, ST-Link）进行单步、断点调试，排查逻辑错误。
- 系统联调：软硬件结合，实现完整功能流。
- 专项测试：进行功耗测试、压力测试、长时间老化测试、高低温测试等。
五、优化与迭代
根据测试结果进行优化：
- 性能优化：优化代码执行效率、算法。
- 功耗优化：合理使用MCU低功耗模式，优化外围电路。
- 稳定性优化：增加看门狗、软件容错、抗干扰处理。
- 设计迭代：若发现硬件设计缺陷，需修改设计并进入新一轮打样。
六、小批量试产与验证
在实验室环境验证通过后，进行小批量（如50-100台）试产。
- 验证生产工艺（如SMT、测试夹具）。
- 在实际使用场景中进行更全面的现场测试。
- 收集反馈，进行最后的软硬件微调。
七、资料归档与量产发布
- 整理全套资料：包括原理图、PCB文件、BOM清单、源代码、烧录指南、测试报告、用户手册等。
- 发布量产固件：锁定最终版本，并做好版本管理。
- 移交生产：将生产资料、烧录工具与流程移交生产部门，进入正式量产阶段。
###
单片机产品开发是一个系统性工程，环环相扣。严格遵守此流程，能有效避免“边做边改”的混乱局面，确保项目按时、保质、保量完成。记住，充分的前期设计和严谨的测试是节省后期时间和成本的最佳投资。
---
